真空成型原理：從塑膠板到立體產品
塑膠厚板真空成型（Vacuum Forming），也常被稱為吸塑成型或熱成型， 是將熱塑性塑膠板材加熱軟化後，利用真空壓力差讓板材貼合模具表面，進而形成立體外殼、外罩、護蓋與設備零件的製造方式。 竣富厚板真空成型創立於 1972 年，深耕台灣製造五十餘年，專注少量多樣、大型外殼開發、鋁合金快速模具與五軸 CNC 修邊。
對研發與採購來說，厚板真空成型的價值在於：當產品仍在外觀驗證、孔位確認、裝配測試或小量試產階段時， 可用相對較低的模具投入與較快的打樣速度，先確認大型塑膠外殼是否符合製造與量產條件。

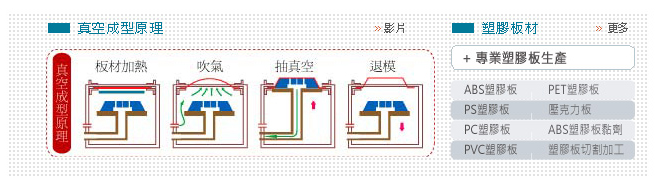

真空成型的核心原理流程 3 步驟
加熱 → 真空吸附成型 → 冷卻脫模與後加工，讓平面塑膠板材變成立體外殼。
板材固定與加熱（Heating）
將塑膠板材固定於成型框架，透過加熱器使板材均勻軟化並進入可延展狀態。 厚板真空成型常見可加工板厚約 1.5mm~20mm，材料可依產品需求評估 ABS、PC、PETG、PP、PS、PVC 等塑膠板材。
模具貼合與真空吸附成型（Forming）
板材達到合適溫度後，與預先製作完成的單面鋁合金快速模具貼合。 成型機透過真空抽氣排除板材與模具之間的空氣，利用大氣壓力差使軟化板材緊密貼合模具表面，複製出產品外形、曲面與輪廓。
冷卻脫模與五軸 CNC 後加工（Cooling & Trimming）
成型後讓塑膠外殼冷卻定型，再依模具方向脫模。脫模後通常需要修邊、裁切、鑽孔、開孔與裝配面處理。 竣富可配合五軸 CNC 修邊，進行外形裁切、固定孔、螢幕孔、線材孔、散熱孔與維修門板加工，提高孔位與邊線一致性。
厚板真空成型通常需符合單方向脫模，設計上應避免倒勾、反扣、深內凹與完全封閉式包覆結構。 若產品需要完整包覆，建議在開發初期先進行分件規劃，例如拆成上蓋、側罩、底座外罩、維修門板或後蓋，再透過 CNC 修邊與組裝完成。
為何大型外殼開發常選擇厚板真空成型？
真空成型是一種效率高、彈性高、產品開發投入資金門檻相對低的塑膠外殼製造方式。 相較於塑膠射出成形，厚板真空成型更常用於大型外罩、少量多樣與產品開發初期。
- 大型塑膠外殼：適合設備外罩、機械防護罩、醫療設備外殼、清潔設備外殼與服務型機器人外殼。
- 少量多樣：適合中小量訂單、多機種版本、專案型設備與客製外殼開發。
- 快速打樣：在圖面資料完整、成型條件明確時，可配合 7-10 工作天打樣評估。
- 模具成本較低：鋁合金快速模具結構較簡化，模具成本常約為塑膠射出成形模具的 5%。
真空成型實際操作影片
延伸閱讀與相關頁面
若您正在評估大型塑膠外殼開發，可先從以下頁面了解厚板真空成型優勢、材料選擇、案例與詢價方式。
厚板真空成型原理常見問題
Q1：厚板真空成型的原理是什麼？
A：厚板真空成型是將熱塑性塑膠板材固定後加熱軟化，再讓軟化板材與單面鋁合金模具貼合，透過真空抽氣排除板材與模具之間的空氣，利用大氣壓力差使板材貼附於模具表面。冷卻定型後脫模，再進行修邊、裁切、鑽孔與五軸 CNC 後加工。
Q2：厚板真空成型為什麼適合大型塑膠外殼？
A：厚板真空成型使用塑膠板材加熱後成型，不需要高壓射出與複雜雙面鋼模，因此較適合大型外罩、設備護蓋、門板、機械防護罩與醫療設備外殼等大型塑膠外殼。此製程在少量多樣、快速打樣與產品開發初期特別具備彈性。
Q3：真空成型和塑膠射出成形最大的差異是什麼？
A：塑膠射出成形是將熔融塑膠注入高壓模具，適合大量生產與複雜扣位結構；厚板真空成型則是將塑膠板材加熱軟化後以真空吸附成型，模具結構較簡化，較適合大型塑膠外殼、少量多樣、快速打樣與外觀罩件開發。
Q4：厚板真空成型有哪些設計限制？
A：厚板真空成型通常需符合單方向脫模，設計上應避免倒勾、反扣、深內凹與完全封閉式包覆結構。大型外殼若需要完整包覆，通常會拆成上蓋、側罩、底座外罩、維修門板或後蓋等多個分件，再透過 CNC 修邊與組裝完成。
